Create a Stiff Diagram in Grapher (그래퍼에서 Stiff 다이어그램 만들기)

개구리찹쌀떡 2024. 5. 24. 13:00

스티프 다이어그램이란 무엇인가요?

스티프 다이어그램 또는 플롯은 수문학자와 지구화학자가 서로 다른 위치, 깊이 또는 대수층 사이의 물 샘플의 이온 성분을 비교하기 위해 사용하는 그래픽 표현입니다. 여러 샘플을 비교하는 데 사용되므로 일반적으로 스티프 다이어그램은 개별적으로 보지 않고 그룹으로 봅니다.

물 샘플의 양이온과 음이온의 값이 리터당 밀리퀄런트 단위로 기록되고 플롯됩니다. 다이어그램의 왼쪽은 양이온 농도를 나타내고 오른쪽은 음이온 농도를 나타냅니다. X축을 따라 중심에서 멀리 떨어진 지점일수록 이온 농도가 높습니다.



동일한 유역 내 위치의 물 화학을 비교하기 위해 Grapher에서 생성된 여러 개의 Stiff 플롯 생성





딱딱한 다이어그램을 만드는 방법:

  1. 홈 | 새 그래프 | 특수 기능 | 강성 플롯 명령을 클릭합니다.
  2. 데이터 파일을 선택하고 열기를 클릭하여 그래프를 만듭니다.

데이터에는 양이온과 음이온이 별도의 열에 있고 각 값이 별도의 행에 있어야 합니다. 아래 샘플 데이터는 stiff data.xls라는 이름의 샘플 파일에 있습니다.

호수 물 농도에 대한 양이온 및 음이온 데이터입니다.


위 데이터에서 열 A와 E는 양이온 및 음이온 이름에 대한 레이블 열입니다. 열 B와 F는 플롯되는 데이터 값입니다. 이 값은 점이 중심 0선으로부터 얼마나 멀리 떨어져 있는지를 결정합니다. 이 데이터가 플로팅되면 아래 다이어그램과 같이 표시됩니다.

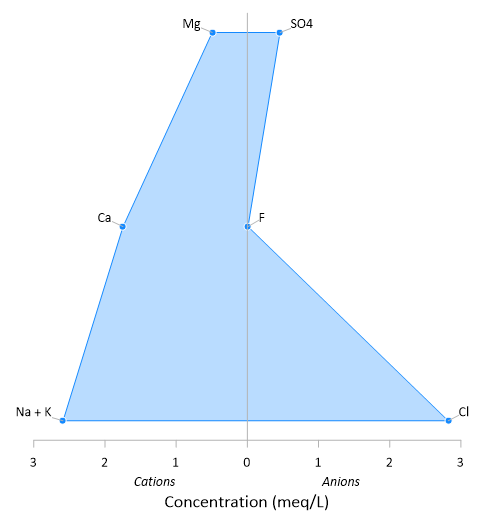

호수의 물 이온 농도를 표시하는 그래퍼의 딱딱한 플롯입니다.





영상:

https://www.youtube.com/embed/4XCppoZpq_c



YouTube



www.youtube.com





스티프 다이어그램을 사용하는 이유는 무엇인가요?

스티프 다이어그램의 목적은 여러 스티프 플롯 간의 관계를 비교하여 대수층 또는 위치에 대한 전반적인 의견을 도출하는 것입니다.

수문 지질학자는 플롯을 함께 그룹화함으로써 샘플링 그룹에 존재하는 우세 이온을 빠르게 식별할 수 있습니다. 우세 이온이 확인되면 과학자들은 시간에 따른 대수층의 물 화학 변화를 추적할 수 있습니다. 시간에 따른 강성 다이어그램의 변화는 수원의 변화, 대수층 내에서 일어나는 지구 화학적 과정의 변화 또는 존재하는 오염 물질의 양이나 유형의 변화를 나타낼 수 있습니다.
