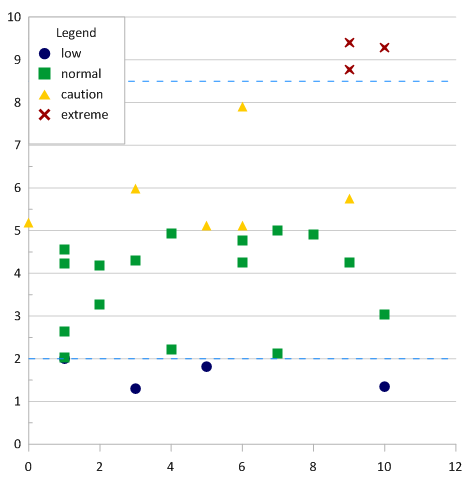

기존 축에 함수형 차트 또는 격자선을 추가하면 그래프에 상수 값의 선을 만들 수 있습니다.
1. 기존 그래프에서 아무 곳이나 클릭하여 선택합니다.
2. 홈 | 그래프에 추가 | 플롯 명령을 클릭합니다.
3. 플롯 유형 선택 대화 상자에서 Y=F(X) 함수 플롯을 선택하고 확인을 클릭합니다.
4. 축 선택 대화 상자에서 새 상수 값 선에 사용할 축을 선택하고 확인을 클릭합니다. 기본 옵션을 사용하여 플롯이 추가됩니다.
5. 개체 관리자에서 함수 플롯을 클릭하여 선택합니다.
6. 속성 관리자에서 플롯 탭을 클릭합니다.
7. 수평선의 경우 Y = F(X) = field에서 cos(X) 텍스트를 강조 표시하고 원하는 수평선 값을 입력합니다. 예를 들어 선을 Y=30으로 표시하려면 30을 입력합니다.
8. 세로선의 경우,
- 유형을 Y=F(X)에서 X=F(Y)로 변경합니다.
- X = F(Y) = field 에서 cos(Y) 텍스트를 강조 표시하고 수직선에 대해 원하는 값을 입력합니다. 예를 들어, 선을 X=400으로 표시하려면 400을 입력합니다.
9. 속성 관리자에서 데이터 제한 탭을 클릭합니다.
10. 마지막 값 필드에서 값 12를 강조 표시하고 축 최대값을 입력합니다. 가로선의 경우 이 값이 X 최대값이어야 합니다. 수직선의 경우 Y 최대값을 입력합니다.
11. 첫 번째 값 필드에서 0을 강조 표시하고 축 최소값을 입력합니다. 가로선의 경우 X 최소값을 입력합니다. 수직선의 경우 Y 최소값을 입력합니다.
이제 선이 지정된 값으로 플롯의 전체 길이를 확장합니다. 선 스타일과 색상은 속성 관리자의 선 탭에서 변경할 수 있습니다.
격자선을 사용하여 상수 값의 선을 추가합니다:
표시하려는 가로 또는 세로 선이 많은 경우 축 격자선을 사용하는 것이 더 쉬울 수 있습니다. 축 제한이 변경되는 경우에도 이 방법이 더 쉬울 수 있습니다.
- 기존 워크시트를 클릭하거나 새 워크시트를 만듭니다.
- 한 열에 각 가로줄의 Y 값을 입력합니다.
- 다른 열에 각 세로줄의 X 값을 입력합니다.
- 워크시트의 아무 곳이나 마우스 오른쪽 버튼으로 클릭하여 데이터 파일을 저장합니다. 팝업 메뉴에서 파일 | 저장 또는 파일 | 다른 이름으로 저장 명령을 클릭합니다.
- 메뉴에서 파일 | 데이터 다시 불러오기를 클릭하여 플롯 데이터를 업데이트합니다.
- 가로선을 추가하려면 개체 관리자에서 플롯의 Y축을 클릭하여 선택합니다. 수직선을 추가하려면 X축을 클릭합니다.
- 속성 관리자에서 선 탭을 클릭합니다.
- 필요한 경우 격자선 속성 섹션 옆의 +를 클릭합니다.
- 워크시트 격자선 필드에서 확인란을 선택합니다.
- 워크시트 격자선 섹션 옆의 +를 클릭합니다.
- 워크시트 필드를 클릭하고 4단계에서 저장한 워크시트 파일을 선택합니다.
- 변수 필드를 클릭하고 적절한 열을 선택합니다. 가로선의 경우 2단계에서 만든 열입니다. 세로선의 경우 3단계에서 만든 열입니다.
이제 선이 평행축의 전체 길이로 확장됩니다. 선 스타일과 색상은 워크시트 선 속성 섹션에서 변경할 수 있습니다.
